Общее описание:

● Блок управления выполнен в компактном прочном пластиковом корпусе со степенью защиты IP65. На левом боку корпуса располагается кнопка включения, справа решетки приточно-вытяжной вентиляции регулятора мощности, а в нижней части 6 гермовводов для ввода кабельных линий.

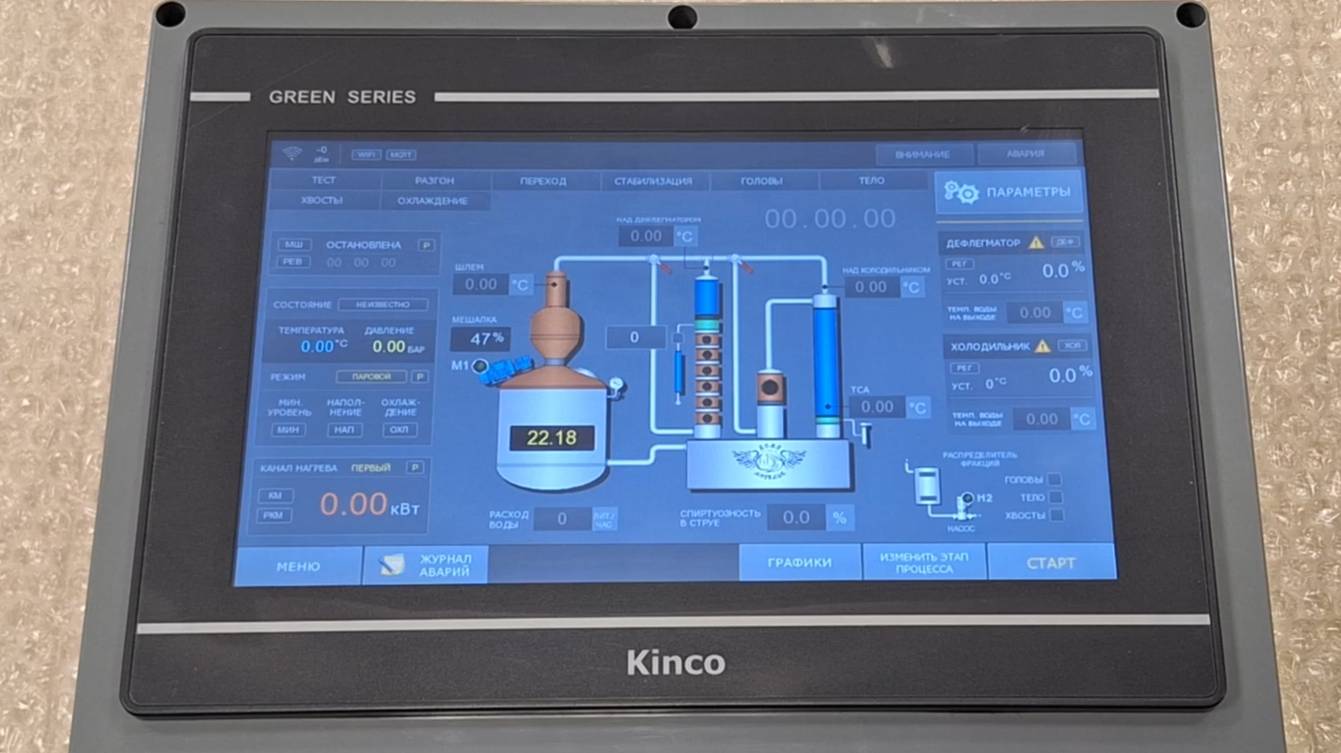

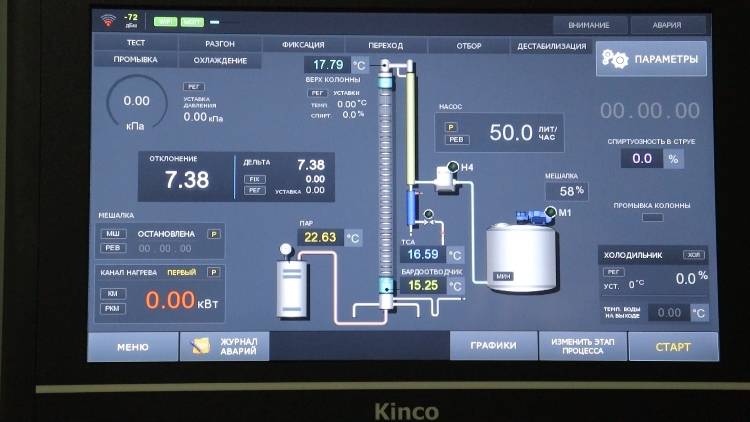

● Основным органом управления является встроенная сенсорная панель оператора диагональю 10.1 дюймов промышленного класса. Интерфейс выполнен в темных тонах, имеет эргономичное управление процессами и оборудованием. Каждый процесс имеет свою индивидуальную мнемосхему с подробным отображением всей необходимой и информации и удобным доступом к параметрам.

● Блок оснащен встроенным регулятором мощности нагрева на 6 кВт. Регулятор мощности имеет активную систему охлаждения и предназначен для работы от однофазной сети в широком диапазоне питающего напряжения. Одной из ключевых особенностей регулятора является, высокая точность стабилизации мощности нагрева, в среднем ±15Вт, что обеспечивается прямым измерением тока и выходного напряжения, которое подается на ТЭН. Для обеспечения безопасной работы в состав регулятора мощности входит контактор, который обеспечивает гарантированное отключение нагрева, в том числе и при в аварийных ситуациях.

● Так как в корпусе блока не предусмотрена установка преобразователя частоты, то в качестве альтернативы существует специальный силовой выход на 220В для прямого подключения двигателя мешалки или различных насосов. При этом также существует возможность подключения до 4-х внешних преобразователей частоты, для главного насоса, мешалки, рыхлителя и насоса НБК. Подключение всех преобразователей частоты производится через интерфейс RS485.

● В качестве датчиков для измерения температур автоматикой используются термосопротивления Pt100, это надежные и точные датчики, широко используемые в промышленности, которые отлично работают в самых тяжелых условиях и не подвержены отказам из-за различных помех и наводок. Измерение температуры осуществляется специальным 6-ти канальным модулем аналогового ввода, к которому одновременно можно подключить до 6 датчиков температур. Подключение данных датчиков осуществляется на прямую к клеммам модуля по трехпроводной схеме, с компенсацией сопротивления проводов. Также модуль обеспечивает гальваническую развязку датчиков, что увеличивает надежность системы в целом.

● Подключение датчиков давления, датчиков контроля и безопасности, различных клапанов, приводов шаровых кранов осуществляется на прямую к главной плате контроллера, к соответствующим клеммам.

● Для различных датчиков давления предусмотрены 2 входа для подключения датчиков с выходным сигналом 4-20мА, и 1 вход для датчика с выходным сигналом 0-5В. Одной из ключевых особенностей работы автоматики с датчиками давления является возможность задавать произвольный диапазон рабочего давления, что позволяет подключить и подстроить практически любой преобразователь давления.

● На главной плате предусмотрена группа из 8-ми специальных выходов, предназначенных для управления клапанами отбора, клапанами подачи воды и другими устройствами с рабочим напряжением 24В постоянного тока. Каждый вход имеет индивидуальную защиту от короткого замыкания и перегрузки, что не позволит вывести вход из строя в случае ошибок при подключении и во время эксплуатации.

● Для подключения различных датчиков контроля и безопасности предусмотрены 5 дискретных входов с рабочим напряжением 24В. К таким датчикам можно отнести счетчики-расходомеры, различные датчики контроля уровней в рубашке, бойлере и емкостях отбора, а также группу датчиков безопасности, к которым относятся датчик протечки, термореле ТСА, реле давления в кубе и рубашке, реле контроля спиртовых паров и многое другое.

Технические характеристики:
