Алкоробот MINI

98750 ₽

−9%

108625 ₽

Описание

Комплект автоматики Алкоробот MINI, 6 кВт, 220В

Компактный блок управления со встроенной сенсорной панелью оператора 10.1 дюймов, стабилизированным однофазным регулятором мощности на 6 кВт 220В, комплектом датчиков температур, клапанами отбора и подачи воды

В наличии

Отправка в течении 3-х рабочих дней

Комплектность

● Датчики температуры Pt100 - 6 шт. (4 - шт. с гильзой 50мм, 2 шт. с гильзой 100 мм)
1. Рубашка ПВК
2. Куб
3. Нижняя часть колонны или шлем
4. Верхняя части колонны или перед холодильником
5. Зона ТСА дефлегматора или холодильника
6. Температура воды на выходе холодильника или дефлегматора

● Клапан подачи воды 1/2, 24В – 2 шт.
1. Подача воды в рубашку ПВК или в куб для наполнения
2. Подача воды в дефлегматор или холодильник

● Клапан отбора 1/4, 24В – 2 шт.
1. Верхний узел отбора или отбор голов
2. Основной узел отбора или отбора тела

Руководство по эксплуатации

Инструкцию к автоматике можно скачать по ссылке: Руководство по эксплуатации Алкоробот MINI

Технические характеристики

Напряжение сети

230В ±10%

Поддержка WIFI

есть

Макс. мощность ТЭН

6 кВт

Удаленный мониторинг

приложение для android

Макс. мощность мешалки

0.75 кВт

Материал корпуса

ABS пластик

Тип дисплея

цветной, сенсорный

Степень защиты корпуса

IP54

Диагональ дисплея

10.1"

Габаритные размеры

300х300х120

Общее описание

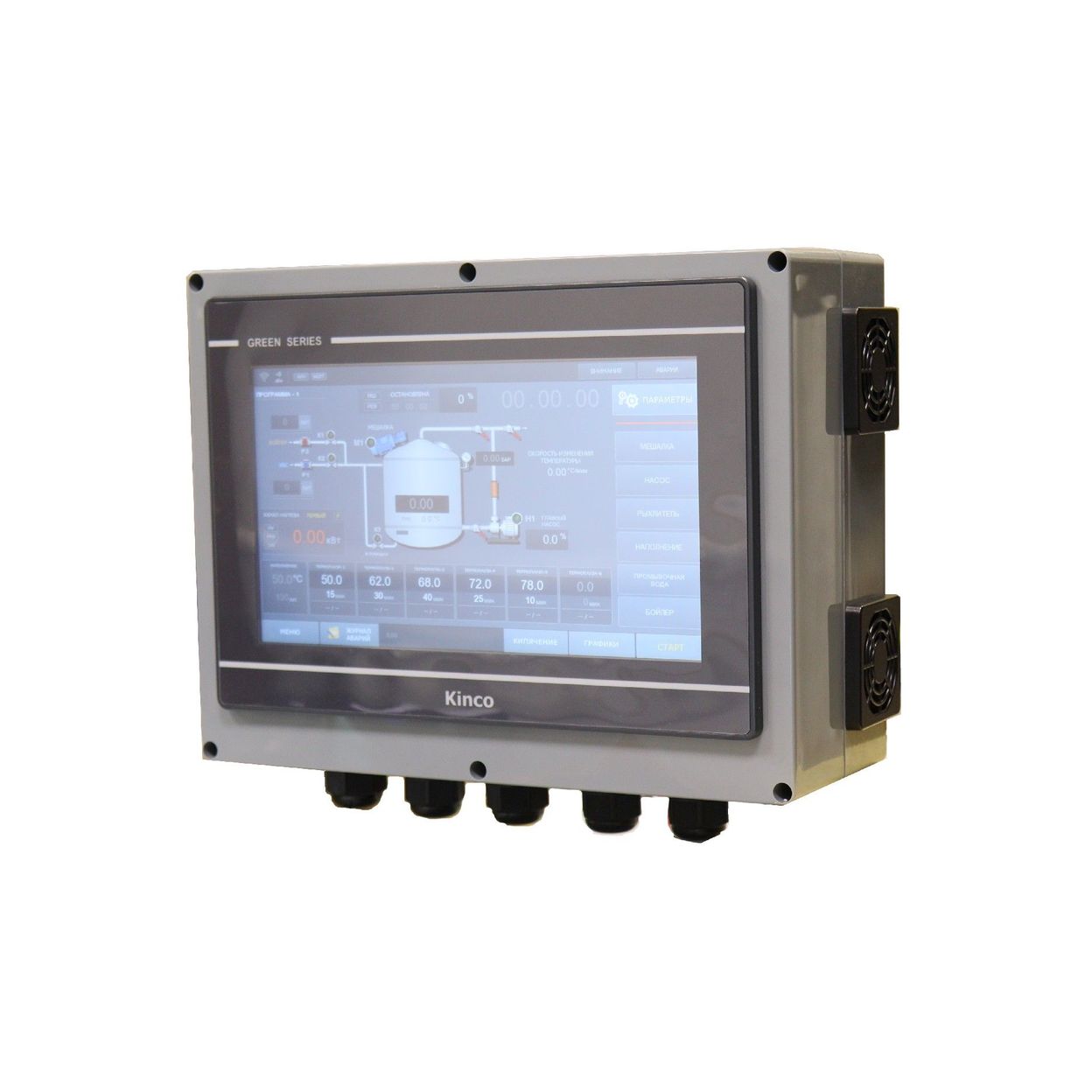

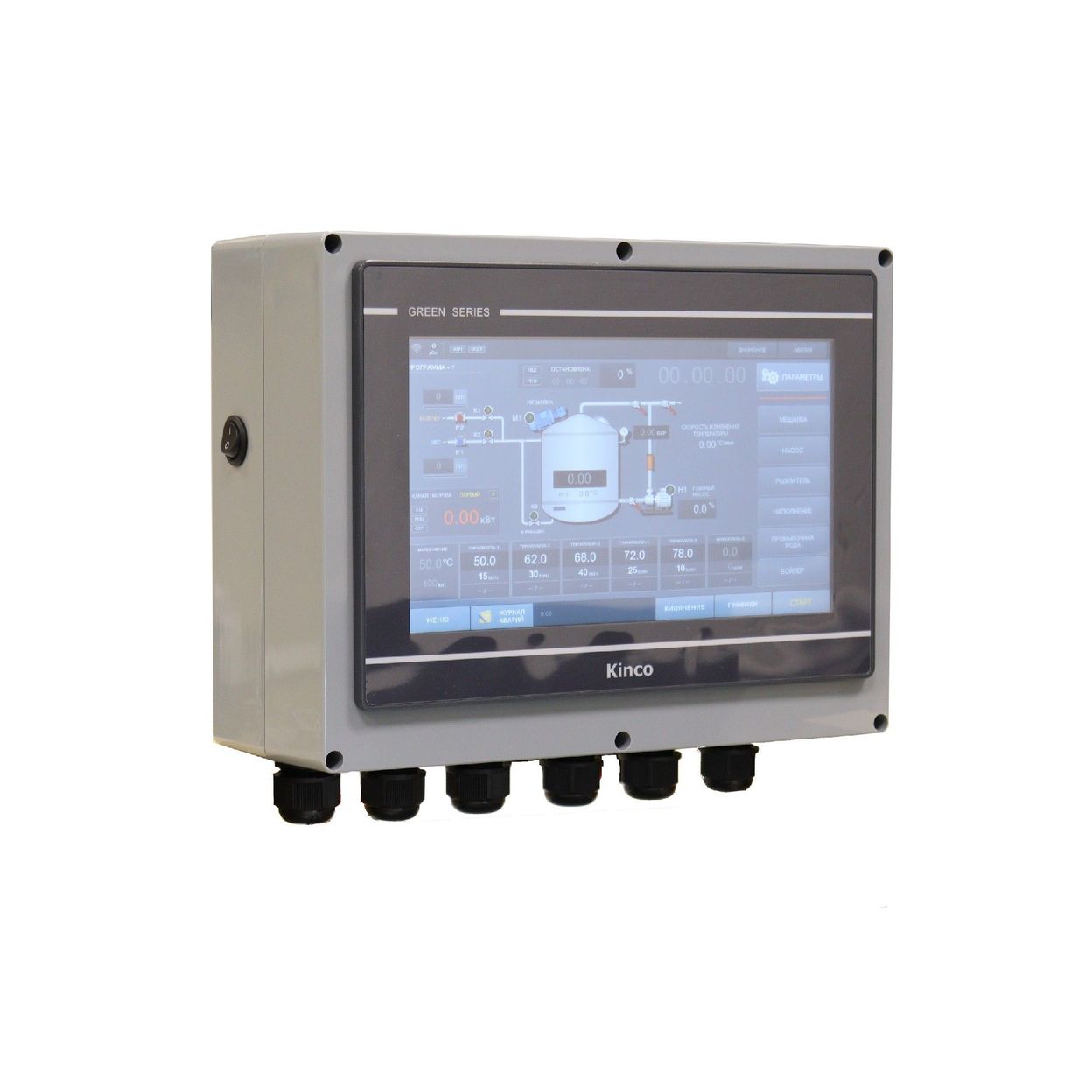

● Блок управления выполнен в компактном прочном пластиковом корпусе со степенью защиты IP54. На левом боку корпуса располагается кнопка включения, справа решетки приточно-вытяжной вентиляции регулятора мощности, а в нижней части 6 гермовводов для ввода кабельных линий.

● Основным органом управления является встроенная сенсорная панель оператора диагональю 10.1 дюймов промышленного класса. Интерфейс выполнен в темных тонах, имеет эргономичное управление процессами и оборудованием. Каждый процесс имеет свою индивидуальную мнемосхему с подробным отображением всей необходимой и информации и удобным доступом к параметрам.

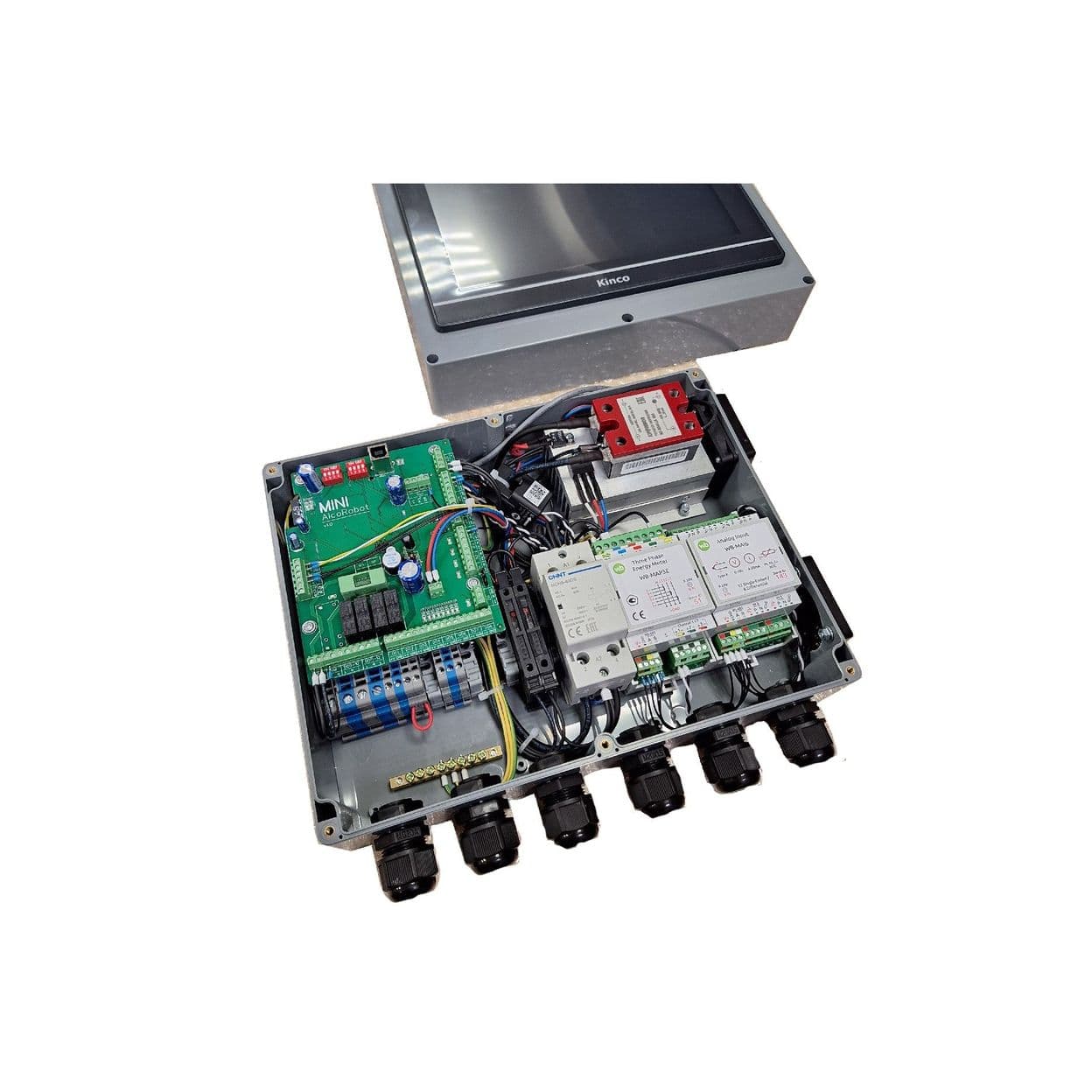

● Блок оснащен встроенным регулятором мощности нагрева на 6 кВт. Регулятор мощности имеет активную систему охлаждения и предназначен для работы от однофазной сети в широком диапазоне питающего напряжения. Одной из ключевых особенностей регулятора является, высокая точность стабилизации мощности нагрева, в среднем ±10Вт, что обеспечивается прямым измерением тока и выходного напряжения, которое подается на ТЭН. Для обеспечения безопасной работы в состав регулятора мощности входит контактор, который обеспечивает гарантированное отключение нагрева, в том числе и при в аварийных ситуациях.

● Так как в корпусе блока не предусмотрена установка преобразователя частоты, то в качестве альтернативы существует специальный силовой выход на 220В для прямого подключения двигателя мешалки или различных насосов. При этом также существует возможность подключения до 4-х внешних преобразователей частоты, для главного насоса, мешалки, рыхлителя и насоса НБК. Подключение всех преобразователей частоты производится через интерфейс RS485.

● В качестве датчиков для измерения температур автоматикой используются термосопротивления Pt100, это надежные и точные датчики, широко используемые в промышленности, которые отлично работают в самых тяжелых условиях и не подвержены отказам из-за различных помех и наводок. Измерение температуры осуществляется специальным 6-ти канальным модулем аналогового ввода, к которому одновременно можно подключить до 6 датчиков температур. Подключение данных датчиков осуществляется на прямую к клеммам модуля по трехпроводной схеме, с компенсацией сопротивления проводов. Также модуль обеспечивает гальваническую развязку датчиков, что увеличивает надежность системы в целом.

● Подключение датчиков давления, датчиков контроля и безопасности, различных клапанов, приводов шаровых кранов осуществляется на прямую к главной плате контроллера, к соответствующим клеммам.

● Для различных датчиков давления предусмотрены 2 входа для подключения датчиков с выходным сигналом 4-20мА, и 1 вход для датчика с выходным сигналом 0-5В. Одной из ключевых особенностей работы автоматики с датчиками давления является возможность задавать произвольный диапазон рабочего давления, что позволяет подключить и подстроить практически любой преобразователь давления.

● На главной плате предусмотрена группа из 8-ми специальных выходов, предназначенных для управления клапанами отбора, клапанами подачи воды и другими устройствами с рабочим напряжением 24В постоянного тока. Каждый вход имеет индивидуальную защиту от короткого замыкания и перегрузки, что не позволит вывести вход из строя в случае ошибок при подключении и во время эксплуатации.

● Для подключения различных датчиков контроля и безопасности предусмотрены 5 дискретных входов с рабочим напряжением 24В. К таким датчикам можно отнести счетчики-расходомеры, различные датчики контроля уровней в рубашке, бойлере и емкостях отбора, а также группу датчиков безопасности, к которым относятся датчик протечки, термореле ТСА, реле давления в кубе и рубашке, реле контроля спиртовых паров и многое другое.
