Новинка
Контроллер отбора
14500 ₽
−12%
16400 ₽
Описание
Контроллер отбора для ректификации и дистилляции с поддержкой царги пастеризации и встроенным электронным попугаем
Компактный блок управления с точным датчиком температуры, встроенной коррекцией температуры по атмосферному давлению, комплектными клапанами из нержавеющей стали для автоматического отбора голов, тела и хвостов в отдельные емкости
В наличии
Срок отгрузки - 2 рабочих дня
Комплектность
● Контроллер - 1 шт.
● Датчик температуры Pt100 - 1 шт.
● Клапан отбора G1/4, 24В - 2 шт.
● Блок питания 24В, 18Вт - 1 шт.
● Комплект из 4-х жиклеров для клапанов отбора - 1шт.
● Датчик температуры Pt100 - 1 шт.
● Клапан отбора G1/4, 24В - 2 шт.
● Блок питания 24В, 18Вт - 1 шт.
● Комплект из 4-х жиклеров для клапанов отбора - 1шт.
● Крепежный комплект для контроллера - 1 шт.
● Руководство по эксплуатации - 1 шт.
● Руководство по эксплуатации - 1 шт.
Руководство по эксплуатации
Инструкцию к контроллеру можно скачать по ссылке: Руководство по эксплуатации контроллера Дельта
Ректификация с царгой пастеризации
Работа с ректификационной колонной с двумя узлами отбора и дополнительной царгой пастеризации
Широко распространенная в промышленности и адаптированная под бытовые условия схема работы. Главной отличительной особенностью является, наличие специальной царги пастеризации и отдельного для нее узла отбора, которая устанавливается между дефлегматором и основной царгой.
Главной и основной задачей царги пастеризации является, концентрирование легких головных фракций под дефлегматором, тем самым, не давая им попадать в основной отбор и значительно повышать качество спирта.
Контроллер в полностью автоматическом режиме управляет верхним и основным узлом отбора. Из верхнего узла сначала производится отбор основного объема головных фракций, а далее во время отбора тела, продолжается параллельный отбор на пониженной скорости, таким образом выводя вновь образующиеся головные фракции.

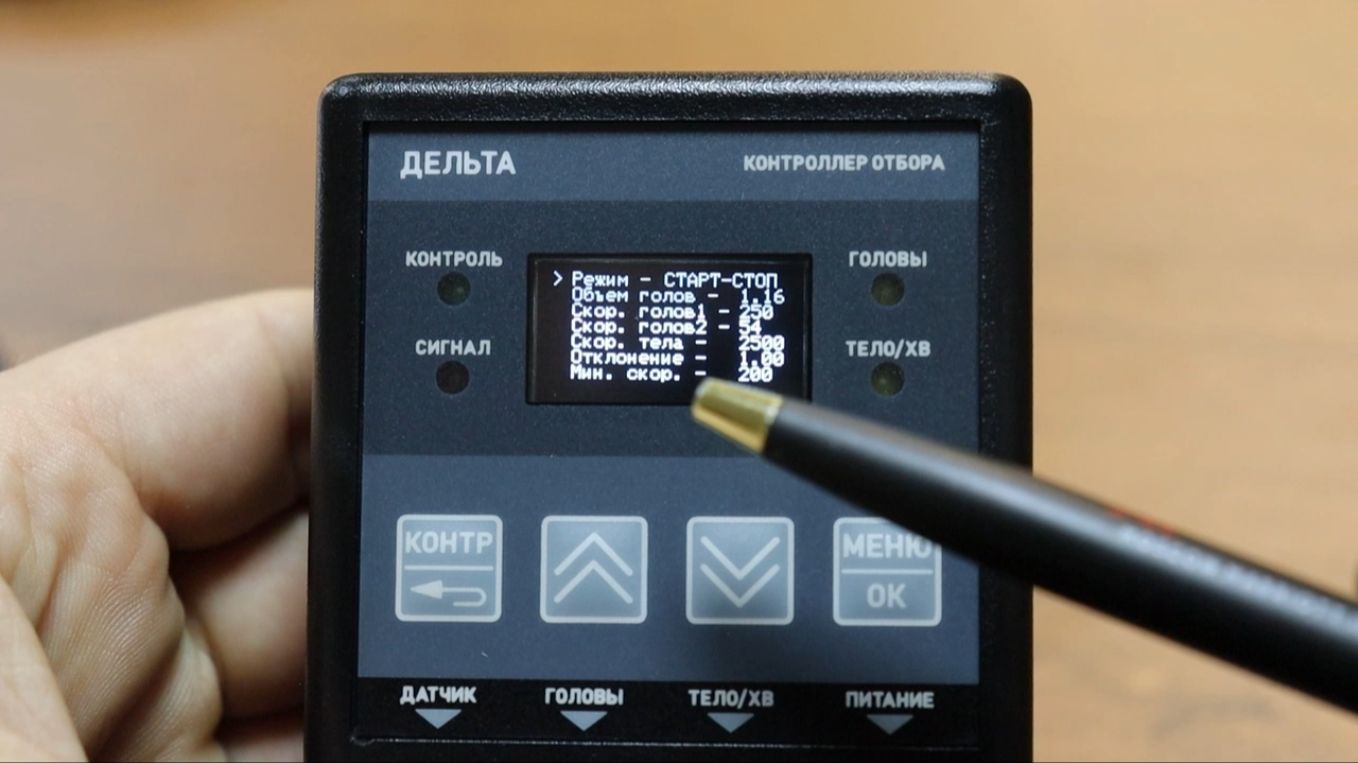

Контроль подхода хвостовых фракций и завершение отбора тела осуществляется по одному из двух сценариев, классический старт-стоп или режим с плавным ограничением скорости без стопов.
● Классический старт-стоп
Отбор осуществляется на заданной постоянной скорости до момента дестабилизации колонны, после чего отбор приостанавливается в ожидании восстановления колонны. После возвращения температуры в рабочий диапазон, отбор возобновляется, но уже с пониженной скоростью на 25%. И так будет повторятся до тех пор, пока скорость отбора не достигнет минимальной, после чего процесс полностью завершится.
● Плавное ограничение
Контроллер сам подбирает оптимальную скорость отбора ориентируясь на температуру в колонне. По мере роста температуры в колонне, скорость отбора пропорционально снижается, таким образом без раскачивания колонны плавно сдерживается подход хвостовых фракций на безопасном расстоянии от узла отбора.
Дистилляция на тарельчатой колонне
Работа с тарельчатой или короткой насадочной колонной с одним узлом отбора
Вторая схема работы, это управление тарельчатой колонной, короткой насадочной или также ректификационной колонной, не имеющей царги пастеризации. Схема расстановки клапанов в данном случае отличается, но также позволяет производить автоматический отбор голов и тела с распределением в разные емкости.
Технологически процесс полностью идентичен выше описанному за исключением невозможности параллельного отбора голов.

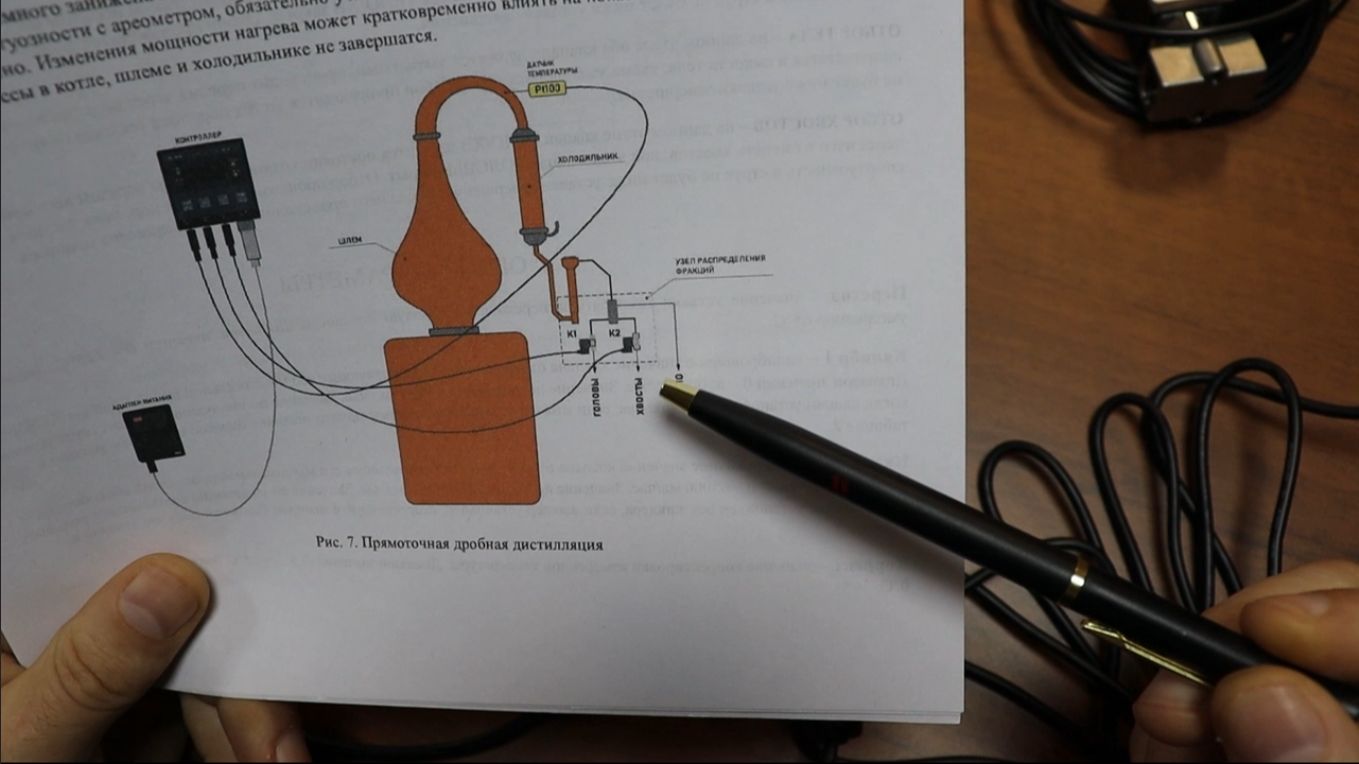

Прямоточная дистилляция на шлеме
Работа на шлеме с электронным попугаем по спиртуозности в струе
Классическая дробная перегонка прямоточным способом с контролем спиртуозности в струе. Контроллер автоматически производит отбор и распределение в разные емкости фракций голов, тела и хвостов. Распределение отбора производится по заданным значениям спиртуозности в струе, которое контроллер рассчитывает по температуре пара перед холодильником с учетом атмосферного давления.
Диапазон измерения спиртуозности от 90.5% до 0.1%
Диапазон измерения спиртуозности от 90.5% до 0.1%
Технические характеристики
Контроллер
● Напряжение питания - 24В постоянного тока
● Напряжение питания - 24В постоянного тока
● Максимальная потребляемая мощность - 15Вт
● Количество каналов измерения температуры - 1 канал
● Количество каналов управления (выходов) - 4 канала (2 на разъемах для управления клапанами, 2 на разъеме питания для управления внешними устройствами)
● Максимальный выходной ток выхода - 1А
● Тип дисплея - Монохромный OLED
● Размер дисплея - 0.96 дюймов
● Датчик атмосферного давления - встроенный, BME280
● Звуковое оповещение - есть, встроенное
● Материал корпуса - ABS-пластик
● Степень защиты корпуса - IP54
● Габаритные размеры - 65х65х30 мм
Датчик температуры
● Тип датчика температуры - Pt100 (платиновое термосопротивление)
● Класс допуска - В [± (0,30 + 0,005 ⋅ |t|) °C]
● Диапазон измеряемых температур - от 0 до 125 °C
● Схема подключения - трехпроводная
Клапан отбора
● Тип клапана - нормально закрытый (NC) cоленоидный клапан прямого действия
Клапан отбора
● Тип клапана - нормально закрытый (NC) cоленоидный клапан прямого действия
● Рабочее напряжение катушки - 24В постоянного тока
● Диапазон рабочих температур - от -10°С до +120°С
● Мощность катушки - от 6 до 8Вт
● Рабочее давление - от 0 до 1.6 МПа
● Материал уплотнения - VITON
● Материал корпуса - нержавеющая сталь
● Способ присоединения - G1/4
Блок питания
● Диапазон питающего напряжения сети - от 85 до 264В переменного тока
● Выходное напряжение - 24В постоянного тока, стабилизированное
● Выходная мощность - 18Вт
● Защиты - КЗ, перегрузка, перенапряжение
Несколько обзорных видеороликов
Рассказываем самое важное
